جزئیات محصول:
|
| مواد: | سرامیک | نوع بسته: | از طریق سوراخ |
|---|---|---|---|
| ولتاژ مصرف شده: | 300VAC | دمای عملیاتی: | -25 ~ 125 ℃ |
| مقاومت عایق: | IR ≥ 10000MΩ | تحمل ظرفیت: | ± 10٪ |
| ظرفیت: | 1500PF | فاصله سرب: | 7.5 میلی متر |
| رنگ: | آبی | ||
| برجسته کردن: | خازن ایمنی Y2 ضد آب,خازن ایمنی عملی Y2,خازن فرکانس بالا ضد شعله |
||

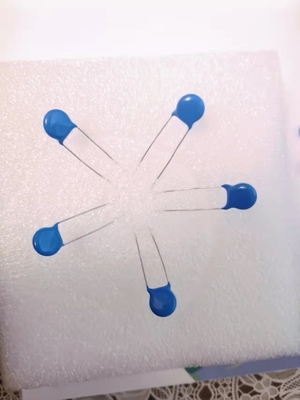

دیسک سرامیکی ایمنی Y2 خازن AC 300V 152M P7.5mm
| پارامترهای محصول | |
| استاندارد مرجع مشخصات | IEC 60384-14;EN 60384-14;IEC UL60384;K 60384 |
| مونوگرام تایید شده | VDE /KTL / UL / CQC |
| زیر کلاس؛ولتاژ نامی (UR) | X1 / Y1 / Y2 ;400 VAC / 300 VAC |
| محدوده ظرفیت | 100pF تا 10000pF |
| اثبات ولتاژ | 4000 VAC برای 1 دقیقه / 2000 VAC برای 1 دقیقه / 1800 VAC برای 1 دقیقه |
| تحمل ظرفیت | Y5P±10% (K) ;Y5U,Y5V±20%(M) در 25℃,1Vrms,1KHz اندازه‌گیری شد |
| ضریب اتلاف (tgδ) | Y5P,Y5U tgδ≤2.5%؛Y5V tgδ≤5٪ در 25 ℃، 1Vrms، 1KHz اندازه گیری شد |
| مقاومت عایق (IR) | IR≥10000MΩ، 1 دقیقه، 100VDC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد؛-40 تا +125 درجه سانتیگراد |
| مشخصه دما | Y5P،Y5U،Y5V |
| اپوکسی مقاوم در برابر شعله | UL94-V0 |
| مدل | عرض | ضخامت | فاصله پا | رهبری | ولتاژ | ظرفیت | مواد | تحمل |
| Y2-103M-Y5V | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 10000 pF | Y5V | ± 20٪ |
| Y2-472M-Y5V | φ9.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 4700pF | Y5V | ± 20٪ |
| Y2-332M-Y5V | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 3300pF | Y5V | ± 20٪ |
| Y2-222M-Y5V | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5V | ± 20٪ |
| Y2-152M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5V | ± 20٪ |
| Y2-102M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000 pF | Y5V | ± 20٪ |
| Y2-472M-Y5U | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ± 20٪ |
| Y2-332M-Y5U | φ11 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 3300pF | Y5U | ± 20٪ |
| Y2-222M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5U | ± 20٪ |
| Y2-152M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5U | ± 20٪ |
| Y2-102M-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000 pF | Y5U | ± 20٪ |
| Y2-821K-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5U | ± 10% |
| Y2-681K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5U | ± 10% |
| Y2-561K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5U | ± 10% |
| Y2-471K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5U | ± 10% |
| Y2-102K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000 pF | Y5P | ± 10% |
| Y2-821K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5P | ± 10% |
| Y2-681K-Y5P | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5P | ± 10% |
| Y2-561K-Y5P | φ8 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5P | ± 10% |
| Y2-471K-Y5P | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5P | ± 10% |
| Y2-331K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 330 pF | Y5P | ± 10% |
| Y2-221K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 220 pF | Y5P | ± 10% |
| Y2-151K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 150 pF | Y5P | ± 10% |
| Y2-101K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 100pF | Y5P | ± 10% |
کاربرد:
1. برای مدار سرکوب نویز مدار منبع تغذیه تجهیزات الکترونیکی مناسب است
2. قابل استفاده در کوپلینگ آنتن و مدار بای پس
3. پنل کنترل انواع لوازم خانگی کوچک
4. فیلتر پاور
5. بار AC فرکانس بالا
6. منبع تغذیه سوئیچینگ
7. بالاست الکترونیکی
8. لامپ ال ای دی
