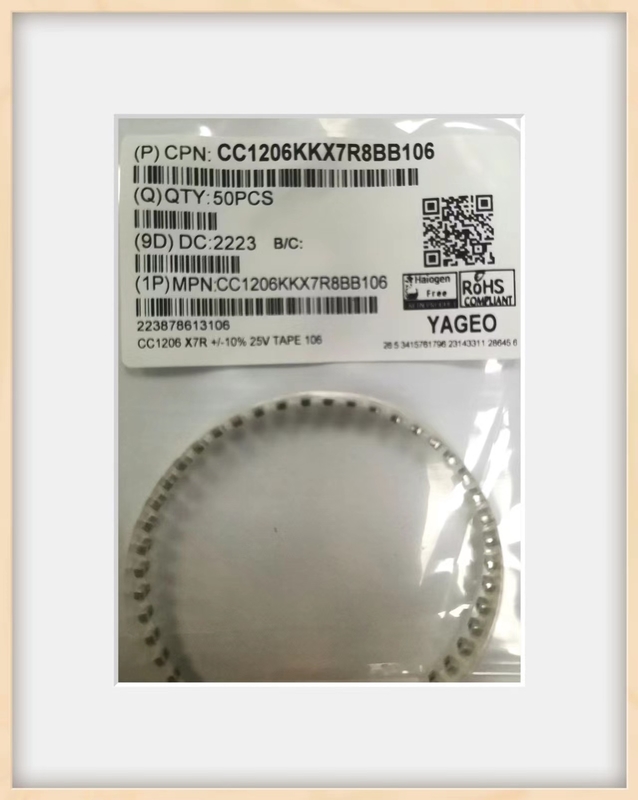

جزئیات محصول:
|
| تایپ کنید: | خازن های سرامیکی | ولتاژ محاسبه شده: | 25 ولت دی سی |
|---|---|---|---|
| طول: | 0.15 ± 3.2 میلی متر | مواد: | سرامیک |
| محدوده ظرفیت (uF): | 100pF ~ 22uF | تحمل ظرفیت: | ± 10% |
| اندازه پوشش: | 1206 (3216M) | ویژگی: | مصرف، مدار فرکانس بالا |
| کاربرد: | بای پس جداسازی فیلتر | وسیع: | 1.6 ± 0.15 میلی متر |
| برجسته کردن: | خازن های چند لایه سرامیکی SMD,خازن های چند لایه سرامیکی 25 VDC,خازن های سرامیکی یکپارچه چند لایه |
||
| نمای کلی مشخصات | |||||
|
شرح |
TC کد |
سلسله |
محدوده ظرفیت |
محدوده ولتاژ |
اندازه |
|
گسسته |
NP0 |
همه منظوره | 0.22 pF تا 33 nF | 16 ولت تا 25 ولت | 0201, 0402, 0603, 0805, 1206, 1210 |
|
همه منظوره |
0.22 pF تا 22 nF |
50 ولت |
0201, 0402, 0603, 0805, 1206، 1210، 1812 |
||
| ولتاژ متوسط | 0.47 pF تا 22 nF | 100 ولت تا 630 ولت | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
ولتاژ بالا |
0.47 pF تا 2.7 nF |
1 کیلو ولت، 2 کیلو ولت، 3 کیلو ولت |
1206، 1210، 1808، 1812 |
||
| فرکانس بالا | 0.22 pF تا 8.2 pF | 50 ولت | 0402, 0603, 0805 | ||
| مایکروویو | 0.47 pF تا 47 pF | 50 ولت | 0603, 0805, 1206 | ||
|
X7R |
کاربرد عمومی و ظرفیت بالا |
100 pF تا 22 µF |
6.3 ولت تا 50 ولت |
0201, 0402, 0603, 0805, 1206، 1210، 1812 |
|
| ولتاژ متوسط | 100 pF تا 1 µF | 100 ولت تا 630 ولت | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| ولتاژ بالا | 100 pF تا 33 nF | 1 کیلو ولت تا 3 کیلو ولت | 1206، 1210، 1808، 1812 | ||
| اندوکتانس کم | 10 nF تا 220 nF | 10 ولت تا 50 ولت | 0306, 0508, 0612 | ||
|
X5R |
کاربرد عمومی و ظرفیت بالا |
10 nF تا 100 µF |
6.3 ولت تا 50 ولت |
0201, 0402, 0603, 0805, 1206، 1210، 1812 |
|
| Y5V | کاربرد عمومی و ظرفیت بالا | 4.7 nF تا 47 µF | 6.3 ولت تا 50 ولت | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
گواهینامه ایمنی تولید - محصول |
NP0 | نوع SC ولتاژ بالا | 2.0 pF تا 470 pF | X1/Y2، X2/Y3 | 1808، 1812 |
| X7R | نوع SC ولتاژ بالا | 150 pF تا 1.5 nF | X1/Y2، X2/Y3 | 1808، 1812 | |
|
C-آرایه ها |
NP0 | آرایه های 4C | 10 pF تا 470 pF | 50 ولت | 0508, 0612 |
| X7R | آرایه های 4C | 180 pF تا 100 nF | 16 ولت تا 50 ولت | 0508, 0612 | |
| Y5V | آرایه های 4C | 10 nF تا 100 nF | 25 V | 0612 | |
| ابعاد کیس | |||||||
| خازن های گسسته - هدف کلی | |||||||
|
|
تعیین اندازه مورد | ابعاد بر حسب میلی متر | |||||
| مبتنی بر اینچ | متریک | L1 | دبلیو | L2 / L3 دقیقه | حداکثر L2 / L3 | L4 دقیقه | |
| 0201 | 0603M | 0.03 ± 0.6 | 0.03 ± 0.3 | 0.10 | 0.20 | 0.20 | |
| 0402 | 1005M | 0.05 ± 1.0 | 0.05 ± 0.5 | 0.15 | 0.30 | 0.40 | |
| 0603 | 1608M | 0.10 ± 1.6 | 0.8 ± 0.10 | 0.20 | 0.60 | 0.40 | |
|
0805 |
2012M |
0.10 ± 2.0 (1) | 0.10 ± 1.25 (1) | 0.25 | 0.75 | 0.55 | |
| 2.0 ± 0.20 (2) | 0.20 ± 1.25 (2) | 0.25 | 0.75 | 0.55 | |||
|
1206 |
3216 م |
0.15 ± 3.2 (1) | 1.6 ± 0.15 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ± 0.30 (2) | 0.20 ± 1.6 (2) | 0.25 | 0.75 | 1.40 | |||
|
1210 |
3225M |
0.20 ± 3.2 (1) | 2.5 ± 0.20 (1) | 0.25 | 0.75 | 1.40 | |
| 0.40 ± 3.2 (2) | 0.30 ± 2.5 (2) | 0.25 | 0.75 | 1.40 | |||
| 1808 | 4520 میلیون | 4.5 ± 0.40 | 2.0 ± 0.30 | 0.25 | 0.75 | 2.20 | |
|
1812 |
4532M |
0.20 ± 4.5 (1) | 0.20 ± 3.2 (1) | 0.25 | 0.75 | 2.20 | |
| 0.40 ± 4.5 (2) | 0.40 ± 3.2 (2) | 0.25 | 0.75 | 2.20 | |||
