خازن های چندلایه سرامیکی ولتاژ بالا با ولتاژ نامی 2KV

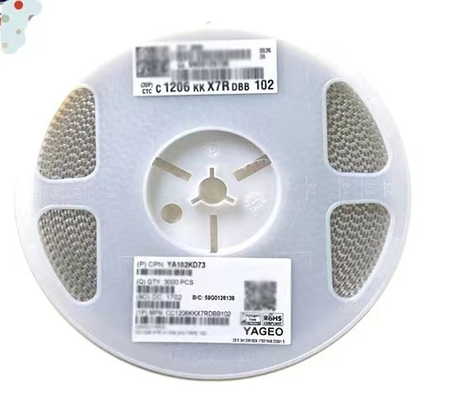

تصویر بزرگ : خازن های چندلایه سرامیکی ولتاژ بالا با ولتاژ نامی 2KV

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YAGEO
گواهی:	RoHS
شماره مدل:	CC1206KKX7RDBB102

پرداخت:

مقدار حداقل تعداد سفارش:	3000 عدد
جزئیات بسته بندی:	قرقره نوار پلاستیکی برجسته 3000 عدد ؛ 30000 عدد در 10 تابه وجود دارد
زمان تحویل:	10-15 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	3000 هزار قطعه در ماه

مخاطب

خازن های چندلایه سرامیکی ولتاژ بالا با ولتاژ نامی 2KV

شرح

تایپ کنید:	خازن های سرامیکی	ولتاژ محاسبه شده:	2 کیلو ولت
طول:	0.15 ± 3.2 میلی متر	محدوده ظرفیت (uF):	100pF ~ 33nF
نوع بسته:	نصب سطحی	تحمل ظرفیت:	± 10%
اندازه پوشش:	1206 (3216M)	ویژگی:	مصرف، مدار فرکانس بالا
کاربرد:	بای پس جداسازی فیلتر	وسیع:	1.6 ± 0.15 میلی متر
برجسته کردن:	خازن های چند لایه سرامیکی ولتاژ بالا , خازن های چند لایه سرامیکی 2 کیلو ولت , خازن های سرامیکی یکپارچه 2 کیلو ولت

خازن های میلیلایه سرامیکی ولتاژ بالا 1206 X7R 102K/2KV

نمای کلی مشخصات
شرح	TC کد	سلسله	محدوده ظرفیت	محدوده ولتاژ	اندازه
گسسته	NP0	همه منظوره	0.22 pF تا 33 nF	16 ولت تا 25 ولت	0201, 0402, 0603, 0805, 1206, 1210
		همه منظوره	0.22 pF تا 22 nF	50 ولت	0201, 0402, 0603, 0805, 1206، 1210، 1812
		ولتاژ متوسط	0.47 pF تا 22 nF	100 ولت تا 630 ولت	0603, 0805, 1206, 1210, 1808, 1812
		ولتاژ بالا	0.47 pF تا 2.7 nF	1 کیلو ولت، 2 کیلو ولت، 3 کیلو ولت	1206، 1210، 1808، 1812
		فرکانس بالا	0.22 pF تا 8.2 pF	50 ولت	0402, 0603, 0805
		مایکروویو	0.47 pF تا 47 pF	50 ولت	0603, 0805, 1206
	X7R	کاربرد عمومی و ظرفیت بالا	100 pF تا 22 µF	6.3 ولت تا 50 ولت	0201, 0402, 0603, 0805, 1206، 1210، 1812
		ولتاژ متوسط	100 pF تا 1 µF	100 ولت تا 630 ولت	0603, 0805, 1206, 1210, 1808, 1812
		ولتاژ بالا	100 pF تا 33 nF	1 کیلو ولت تا 3 کیلو ولت	1206، 1210، 1808، 1812
		اندوکتانس کم	10 nF تا 220 nF	10 ولت تا 50 ولت	0306, 0508, 0612
	X5R	کاربرد عمومی و ظرفیت بالا	10 nF تا 100 µF	6.3 ولت تا 50 ولت	0201, 0402, 0603, 0805, 1206، 1210، 1812
	Y5V	کاربرد عمومی و ظرفیت بالا	4.7 nF تا 47 µF	6.3 ولت تا 50 ولت	0201, 0402, 0603, 0805, 1206, 1210
گواهینامه ایمنی تولید - محصول	NP0	نوع SC ولتاژ بالا	2.0 pF تا 470 pF	X1/Y2، X2/Y3	1808، 1812
گواهینامه ایمنی تولید - محصول	X7R	نوع SC ولتاژ بالا	150 pF تا 1.5 nF	X1/Y2، X2/Y3	1808، 1812
C-آرایه ها	NP0	آرایه های 4C	10 pF تا 470 pF	50 ولت	0508, 0612
	X7R	آرایه های 4C	180 pF تا 100 nF	16 ولت تا 50 ولت	0508, 0612
	Y5V	آرایه های 4C	10 nF تا 100 nF	25 V	0612

ابعاد کیس
خازن های گسسته - هدف عمومی
	تعیین اندازه مورد		ابعاد بر حسب میلی متر
	مبتنی بر اینچ	متریک	L1	دبلیو	L2 / L3 دقیقه	حداکثر L2 / L3	L4 دقیقه
	0201	0603M	0.03 ± 0.6	0.03 ± 0.3	0.10	0.20	0.20
	0402	1005M	0.05 ± 1.0	0.05 ± 0.5	0.15	0.30	0.40
	0603	1608M	0.10 ± 1.6	0.8 ± 0.10	0.20	0.60	0.40
	0805	2012M	0.10 ± 2.0 (1)	0.10 ± 1.25 (1)	0.25	0.75	0.55
	0805	2012M	2.0 ± 0.20 (2)	0.20 ± 1.25 (2)	0.25	0.75	0.55
	1206	3216 م	0.15 ± 3.2 (1)	1.6 ± 0.15 (1)	0.25	0.75	1.40
	1206	3216 م	3.2 ± 0.30 (2)	0.20 ± 1.6 (2)	0.25	0.75	1.40
	1210	3225M	0.20 ± 3.2 (1)	2.5 ± 0.20 (1)	0.25	0.75	1.40
	1210	3225M	0.40 ± 3.2 (2)	0.30 ± 2.5 (2)	0.25	0.75	1.40
	1808	4520 میلیون	4.5 ± 0.40	2.0 ± 0.30	0.25	0.75	2.20
	1812	4532M	0.20 ± 4.5 (1)	0.20 ± 3.2 (1)	0.25	0.75	2.20
	1812	4532M	0.40 ± 4.5 (2)	0.40 ± 3.2 (2)	0.25	0.75	2.20

طبقات ضخامت و مقادیر بسته بندی
شرح	کد اندازه	طبقه بندی ضخامت (mm)	مقدار در هر قرقره					مقدار در هر مورد فله
			عرض نوار	180 میلی متر / 7 اینچ		330 میلی متر / 13 اینچ
			عرض نوار	کاغذ	تاول زدن	کاغذ	تاول زدن
خازن های گسسته	0201	0.03 ± 0.3	8 میلی متر	15000	---	50000	---	---
	0402	0.05 ± 0.5		10000	---	50000	---	50000
	0603	0.8 ± 0.1		4000	---	15000	---	15000
	0805	0.6 ± 0.1		4000	---	20000	---	10000
		0.85 ± 0.1		4000	---	15000	---	8000
		0.2 ± 1.25		---	3000	---	10000	5000
	1206	0.6 ± 0.1		4000	---	20000	---	---
		0.85 ± 0.1		4000	---	15000	---	---
		1.00 / 0.1 ± 1.15		---	3000	---	10000	---
		0.2 ± 1.25		---	3000	---	10000	---
		1.6 ± 0.15		---	2500	---	10000	---
		0.2 ± 1.6		---	2000	---	10000	---
	1210	0.6 / 0.7 ± 0.1		---	4000	---	15000	---
		0.85 ± 0.1		---	4000	---	10000	---
		1.0 ± 0.15		---	3000	---	10000	---
		0.1 ± 1.15		---	3000	---	10000	---
		0.15 ± 1.15		---	3000	---	10000	---
		0.2 ± 1.25		---	3000	---	---	---
		1.5 ± 0.1		---	2000	---	---	---
		1.6 / 0.2 ± 1.9		---	2000	---	---	---
		2.0 ± 0.2		---	2000 / 1000	---	---	---
		2.5 ± 0.2		---	1000/500	---	---	---
	1808	0.15 ± 1.15	12 میلی متر	---	3000	---	---	---
		0.2 ± 1.25		---	3000	---	---	---
		0.15 ± 1.35		---	2000	---	---	---
		1.5 ± 0.1		---	2000	---	---	---
		0.2 ± 1.6		---	2000	---	8000	---
		2.0 ± 0.2		---	2000	---	---	---
	1812	0.6 / 0.85 ± 0.1		---	2000	---	---	---
		0.1 ± 1.15		---	1000	---	---	---
		0.15 ± 1.15		---	1000	---	---	---
		0.2 ± 1.25		---	1000	---	---	---
		0.15 ± 1.35		---	1000	---	---	---
		1.5 ± 0.1		---	1000	---	---	---
		0.2 ± 1.6		---	1000	---	---	---
		2.0 ± 0.2		---	1000	---	---	---
اندوکتانس کم	0306	0.5 ± 0.1	8 میلی متر	4000	---	15000	---	---
	0508	0.85 ± 0.1		4000	---	15000	---	---
	0612	0.85 ± 0.1		4000	---	15000	---	---
آرایه ها	0508	0.6 ± 0.1		4000	---	---	---	---
آرایه ها	0612	0.8 ± 0.1		4000	---	---	---	---
