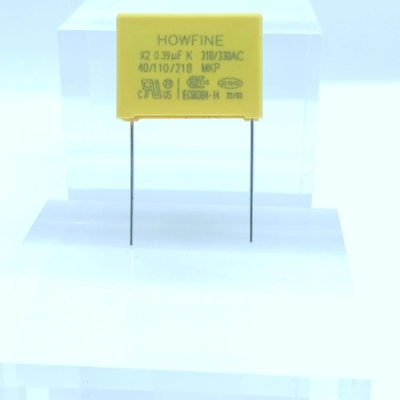

خازن های فیلم پلی پروپیلن فلزی MPX MKP ضد ولتاژ X2 0.39uf

MKP/MPXخازن فیلم پلی پروپیلن متالیزه 394k/310V E4 P22.5mm

^{اطلاعات محصول}

 ^مقدمه:

 ^{1. خازن های ایمنی: پایداری بالا}

^{2. غیر القایی.}

^{3. ویژگی های خود درمانی.}

^{4. مورد پلاستیکی، رزین اپوکسی پر شده، جعبه ساخته شده از مواد مقاوم در برابر حلال.}

^{5. عالی برای استفاده در جفت آنتن، خط بای پس، و در سراسر خط.برنامه ای که اندازه آن بسیار مهم است.}

^{6. استاندارد آزمایش شده: IEC384-14، DIN EN 132 400، UL 1414، CSA C22.2}

^{7. تأیید ایمنی (UL. ENEC. CQC)}

^{8. سیم سربی با استفاده از رزین اپوکسی ضد حریق، قلع قلع اندود شده را می پذیرد و سیم مسی را می پیچد.}

^{محصور شدن در پوسته پلاستیکی، عملکرد ضد آتش به درجه UL94V-0 می رسد.}

^{مشخصات فنی}

^{1. دمای عملیاتی: -40°C ~ +110°C}

^{2. محدوده ظرفیت: 0.01uF~3.3uF}

^{3. تحمل ظرفیت ± 5٪ (J)، ± 10٪ (K)،± 20٪(م )}

^{4. ولتاژ نامی: 310VAC,330VAC}

^{5. ضریب اتلاف: 0.1% MAX در 1KHz، 25درجه سانتی گراد}

^{6. اثبات ولتاژ: 2100VDC 1Sec (20درجه سانتی گراد)}

^{7. مقاومت عایق:}

^{>30000MΩ (C≤0.33uF)}

^{>10000MΩ/uF (C>0.33uF) در 25درجه سانتی گراد}

^{8. استقامت: ولتاژ تست 344VAC باید برای 1000 ساعت در 85 اعمال شود.درجه سانتی گرادمحفظه - اتاق.در طول این مدت،}

^{1000VAC 60HZ برای مدت 0.1 ثانیه هر ساعت یک بار اعمال شود.بعد از آزمون.ΔC/C≤10٪، ΔDF≤0.04٪}

^{ΔIR≥50% از مقدار مشخص شده.}

	1	اندازه کوچک.
	2	درجه حرارت گسترده، محتوای تحریک کننده فرکانس DF ​​با پایداری بالا.
	3	جریان بالا مقاومت دی الکتریک بسیار بالایی را تحمل می کند.
	4	ثبات کاری طولانی مدت.
	5	امتیاز آتش: UL94V-0.6.
	6	خود درمانی وجود دارد.
	7	به طور گسترده با مدارهای پرش منبع تغذیه، بای پس، جفت آنتن و سایر سایت های تداخل استفاده می شود.
	8	می تواند فشار را تحمل کند.

^{مشخصات اندازه}

کاربرد

سرب برای استفاده در مدارهای بای پس خط، کوپلینگ آنتن، سراسر خط و مدارهای کشنده جرقه.
برای فیلتر EMI موجود است.
برنامه های منبع تغذیه سوئیچینگ
لوازم ماشین های تجاری مانند: اضافه کردن ماشین ها، نمایشگرهای کامپیوتر و مانیتور...
لوازم خانگی مانند: میکسر، پنکه، آسیاب قهوه، پخش دی وی دی، مدارهای صوتی و تلویزیونی...
وسایل تریستور و تریاک مانند: دیمر...

تست خازن های ایمنی

(1) از آنجایی که ظرفیت خازن های الکترولیتی بسیار بیشتر از ظرفیت خازن های ثابت معمولی است، خازن های ایمنی JEC باید در هنگام اندازه گیری از محدوده مناسب برای ظرفیت های مختلف استفاده کنند.با توجه به تجربه، به طور کلی، ظرفیت بین 1~47μF را می توان با فایل R×1k اندازه گیری کرد و ظرفیت خازنی بزرگتر از 47μF را می توان با فایل R×100 اندازه گیری کرد.

(2) سرب تست قرمز مولتی متر را به قطب منفی و سیم تست مشکی را به قطب مثبت وصل کنید.در لحظه تماس، نشانگر مولتی متر ابتدا یک انحراف بزرگ را به سمت راست منحرف می کند (همان مانع پتانسیل الکتریکی، هر چه ظرفیت بزرگتر باشد، نوسان بیشتر است) و سپس به تدریج به سمت چپ منحرف می شود تا زمانی که در مقدار معینی متوقف شود. موقعیتمقدار مقاومت در این زمان، مقاومت نشتی رو به جلو خازن الکترولیتی است که کمی بزرگتر از مقاومت نشتی معکوس است.

تجربه عملی نشان می دهد که مقاومت نشتی خازن های الکترولیتی معمولاً باید بیش از چند صد کیلو اهم باشد.در غیر این صورت، به درستی کار نخواهد کرد.اگر در طول تست باری در جهت مثبت و منفی وجود نداشته باشد، نشانگر حرکت نمی کند.

این بدان معنی است که ظرفیت ناپدید شده است یا مدار داخلی شکسته شده است.اگر مقاومت اندازه گیری شده کوچک یا صفر باشد، به این معنی است که خازن جریان نشتی زیادی دارد یا در اثر خرابی آسیب دیده است.دیگر قابل استفاده نیست.

(3) برای خازن های الکترولیتی با قطب مثبت و منفی ناشناخته، می توان از روش بالا برای اندازه گیری مقاومت نشتی برای قضاوت استفاده کرد.یعنی ابتدا مقاومت نشتی را خودسرانه اندازه گیری کنید، اندازه آن را به خاطر بسپارید و سپس قلم متر را برای اندازه گیری مقدار مقاومت تغییر دهید.یکی با مقدار مقاومت بزرگتر در دو اندازه گیری، روش اتصال مثبت است.

به طور خاص، سرب تست مشکی به قطب مثبت و سرب تست قرمز به قطب منفی متصل می شود.سپس از چرخ دنده مقاومتی مولتی متر و روش شارژ مثبت و منفی خازن الکترولیتی استفاده کنید و با توجه به اندازه حرکت اشاره گر به سمت راست می توان ظرفیت خازن الکترولیتی را تخمین زد.
